Wat is de structuur van een eentraps centrifugaalpomp met dubbele zuiging?
Oct 15, 2024
Laat een bericht achter

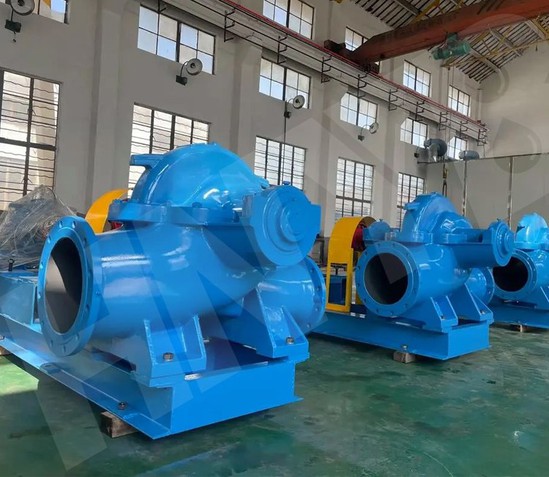

Eentraps centrifugaalpomp met dubbele zuigkracht
Uit het structuurdiagram van de eentraps centrifugaalpomp met dubbele zuigkracht blijkt dat de verticale eentraps dubbelzuigpomp uit 22 delen bestaat, namelijk pomplichaam, pompdeksel, pompas, waaier, dubbele zuigafdichting ring. Bus, opvulbus, waterslotbuis, vulling, opvulring, pakkingbus, busmoer, lagerlichaam, bevestigingsbout, lagerlichaampakkingbus, koppelingsdelen, ronde moer, lagerdeksel (A), busmoer, lagerborgring, lager deksel (B), einddeksel en andere onderdelen. De belangrijkste componenten van een eentraps dubbelzuigpomp zijn pomplichaam, pompdeksel, waaier, as, bus, dubbelzuigende afdichtring, enz., Waaronder de kwetsbare delen waaier, bus, dubbelzuigende afdichtring, enz. .
Pompdeksel
Het materiaal van het pompdeksel is gemaakt van metaal en kunststof. Het pompdeksel is voorzien van een rubberen afdichting om vloeistoflekkage en binnendringend water te voorkomen. Het pompdeksel wordt gebruikt om de vloeistof die uit de waaier stroomt op te vangen en naar de waterleiding naar de uitlaat van de centrifugaalpomp te leiden.
Waaier
De waaier van de waterpomp is over het algemeen gemaakt van gietijzer en de bladen op de waaier spelen een grote rol. De vorm en grootte van de waaier hangen nauw samen met de prestaties van de waterpomp. Centrifugaalpompwaaiers kunnen worden onderverdeeld in typen met enkele zuiging en dubbele zuiging. Enkelvoudige zuigwaaiers kunnen aan één kant water absorberen, en de meeste kleine stromingspompwaaiers hebben deze structuur. Dubbele zuigwaaiers kunnen aan beide zijden water absorberen, en grote stromingspompwaaiers gebruiken dubbele zuigwaaiers.
Schacht
De as is een cilindrisch voorwerp dat door het midden van het lager gaat, en enkele zijn vierkant. De as is een mechanisch onderdeel dat wordt gebruikt om de roterende delen te ondersteunen en mee te draaien om beweging over te brengen. De vorm is over het algemeen een metalen ronde staaf en elke sectie kan verschillende diameters hebben. De onderdelen die in de machine draaien, zijn op de as geïnstalleerd. Bus De bus is een onderdeel van het glijlager en is een cilindrisch mechanisch onderdeel dat op de roterende as is aangebracht. De bus en het lager gebruiken een perspassing, terwijl de bus en de as een spelingpassing gebruiken.
Dubbele zuigafdichtring
De dubbele zuigafdichtring wordt ook wel lekreductiering genoemd. De lekreductiering is een metalen ring die in het pomphuis bij de inlaat van de waaier is ingelegd. De functie is om slijtage tussen de waaier en het pomphuis te voorkomen. Er zijn twee vormen: het rechte type en het type afdichting aan het eindvlak.
De zuigpoort en de perspoort van de dubbelzuigende centrifugaalpomp bevinden zich beide onder de hartlijn van de as, de horizontale richting en de as zijn verticaal en het pomphuis is een gespleten structuur. Bij onderhoud hoeven de watertoevoer- en afvoerleidingen en de motor niet gedemonteerd te worden. Vanuit de richting van de koppeling draait deze tegen de klok in. Het kan ook worden gewijzigd in rotatie tegen de klok in, afhankelijk van de behoeften van de gebruiker. Gebruikers dienen dit bij bestelling aan te geven.
HNYB is een waterpompfabriek in China, gespecialiseerd in de productie van diverse waterpompen en het ondersteunen van maatwerk van verschillende modellen. HNYB PUMPS zet zich al 30 jaar in voor de productie van pompen.
Het pomplichaam en het pompdeksel van de eentraps horizontale centrifugaalpomp met dubbele aanzuiging vormen de werkruimte van de waaier. De inlaat- en uitlaatflenzen zijn uitgerust met pijpschroefgaten voor het installeren van vacuümmeters en manometers, en de inlaat- en uitlaatflenzen zijn uitgerust met pijpschroefgaten voor het aftappen van water.
De waaier van de dubbelzuigpomp is statisch uitgebalanceerd en vastgezet met een huls en wartelmoer. De axiale positie kan worden aangepast via de wartelmoer. De axiale kracht van de waaier wordt gecompenseerd door de symmetrische opstelling van de bladen. Er kan enige overmatige axiale kracht worden uitgeoefend door de lagers aan het asuiteinde.
De pompas van de dubbelzuigende splitpomp wordt ondersteund door twee eenrijige radiale kogellagers. De lagers zijn aan beide uiteinden van het pomplichaam in de lagerlichamen geïnstalleerd en kunnen met boter worden gesmeerd. De dubbelzuigende afdichtring kan worden gebruikt om de waterlekkage van de drukkamer terug naar de zuigkamer te verminderen.
De asafdichting van de gedeelde dubbelzuigpomp is een zachte pakkingafdichting. Om de afdichtingsholte te koelen en te smeren en te voorkomen dat lucht de pomp binnendringt, bevindt zich een waterafdichtingsring tussen de pakkingen. Tijdens het werken stroomt water onder hoge druk met een kleine stroom in de pakkingholte via de waterslotbuis en fungeert als waterslot.
De dubbelzuigende centrifugaalpomp wordt in het pomphuis geïnstalleerd en aan de pompas bevestigd. De pompas is via koppelingstechniek met de motor verbonden. Wanneer de motor draait, drijft deze de pompas en de waaier aan om samen te werken. In het midden van het pomphuis bevindt zich een vloeistofaanzuig- en zuigleidingaansluiting. De vloeistof stroomt via de bodemklep en de zuigleiding de pomp in. De vloeistofafvoerpoort op het pomphuis is verbonden met de afvoerleiding. Wanneer de snelheid van de dubbelzuigpomp constant is, zijn de opvoerhoogte, het debiet en de waaierdiameter gerelateerd.
Voordat u begint met de eentraps centrifugaalpomp met dubbele aanzuiging, het is verboden om stil te lopen. Het pomphuis en de zuigleiding moeten met vloeistof gevuld zijn. Vervolgens wordt de motor gestart om de waaier aan te drijven en het water met hoge snelheid te laten draaien. Het water wordt door de middelpuntvliedende kracht naar de buitenrand van de waaier geslingerd en stroomt via het stromingskanaal van het slakkenhuispomphuis in de waterdrukleiding van de dubbelzuigende centrifugaalpomp.
